محاسبه دقیق ظرفیت مینی چیلر (تن تبرید) | راهنمای جامع 1405

انتخاب سیستم تهویه مطبوع مناسب، نقشی حیاتی در ایجاد آسایش و بهره‌وری در فضاهای مسکونی، اداری و تجاری ایفا می‌کند. در میان گزینه‌های متنوع موجود، مینی چیلرها به دلیل کارایی بالا، مصرف انرژی بهینه و قابلیت‌های منحصر به فرد، به انتخابی محبوب تبدیل شده‌اند. اما یکی از چالش‌برانگیزترین مراحل در خرید و نصب این سیستم‌ها، انتخاب ظرفیت مینی چیلر مناسب است. ظرفیت ناکافی منجر به عدم سرمایش کافی و افزایش هزینه‌ها در طولانی مدت می‌شود، در حالی که ظرفیت بیش از حد، علاوه بر تحمیل هزینه‌های اولیه بالاتر، به استهلاک زودهنگام دستگاه و مصرف انرژی بی‌رویه دامن می‌زند. این راهنما به شما کمک می‌کند تا با درک مفاهیم کلیدی مانند «تن تبرید» و عوامل تاثیرگذار، بتوانید ظرفیت مینی چیلر مورد نیاز خود را به طور دقیق محاسبه کرده و از خرید هوشمندانه‌تری بهره‌مند شوید.

در این مقاله جامع، به بررسی عمیق عوامل موثر بر محاسبه ظرفیت مینی چیلر می‌پردازیم. از تعریف «مینی چیلر چیست» و واحد «تن تبرید» گرفته تا نحوه محاسبه تقریبی و دقیق ظرفیت بر اساس متراژ، کاربری فضا، شرایط آب‌وهوایی و سایر پارامترهای مهم. با مطالعه این راهنما، دیگر نیازی به نگرانی درباره انتخاب نادرست نخواهید داشت و می‌توانید با اطمینان، بهترین سیستم تهویه را برای فضای خود انتخاب کنید. همچنین نگاهی به تاثیر «قیمت مینی چیلر» بر انتخاب ظرفیت خواهیم داشت.

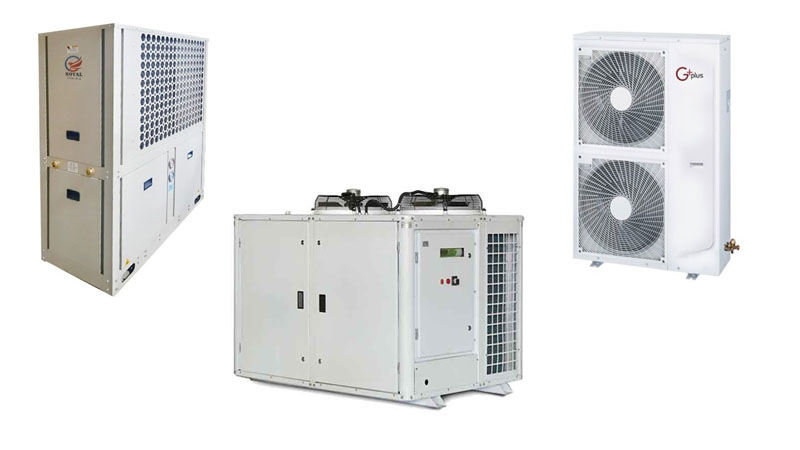

مینی چیلر چیست؟ آشنایی با قلب تپنده سیستم تهویه مطبوع مدرن

پیش از آنکه به سراغ محاسبه ظرفیت مینی چیلر برویم، لازم است تا شناخت اولیه‌ای از این دستگاه پیدا کنیم. مینی چیلر در واقع یک واحد تبرید تراکمی است که وظیفه اصلی آن خنک کردن آب تا دمای مشخصی است. این آب سرد شده سپس از طریق لوله‌کشی به دستگاه‌های دیگری به نام «فن‌کوئل» (Fan Coil Unit) که در نقاط مختلف ساختمان نصب شده‌اند، پمپ می‌شود. فن‌کوئل‌ها با استفاده از فن، هوای محیط را از روی کویل‌های حاوی آب سرد عبور داده و هوای خنک را به داخل فضا هدایت می‌کنند.

مزیت اصلی این سیستم:

• تمرکز واحد اصلی: تمام قطعات سنگین و پر سر و صدا (کمپرسور، کندانسور) در یک واحد مرکزی (مینی چیلر) جمع شده‌اند.
• انعطاف‌پذیری: می‌توان تعداد فن‌کوئل‌ها را بر اساس نیاز و متراژ فضا تنظیم کرد.
• کنترل منطقه‌ای: هر فن‌کوئل می‌تواند به صورت مجزا کنترل شود و دمای متفاوتی را در هر اتاق ایجاد کند.

این ساختار باعث می‌شود مینی چیلرها برای پروژه‌هایی که نیاز به چندین واحد تهویه مطبوع دارند (مانند مجتمع‌های مسکونی، هتل‌ها، ساختمان‌های اداری) بسیار کارآمد و مقرون‌به‌صرفه باشند.

واحد تن تبرید (Ton of Refrigeration) چیست و چرا اهمیت دارد؟

برای درک ظرفیت مینی چیلر، باید با واحد اندازه‌گیری آن آشنا شویم: «تن تبرید» (RT یا Ton of Refrigeration). این واحد در اصل میزان انرژی لازم برای ذوب کردن یک تن (حدود ۹۰۷ کیلوگرم) یخ در طول ۲۴ ساعت را نشان می‌دهد.

• 1 تن تبرید ≈ 12,000 BTU/hr (بی‌تی‌یو بر ساعت)
• 1 تن تبرید ≈ 3.517 کیلووات (kW)

BTU یا British Thermal Unit، واحد دیگری برای سنجش انرژی گرمایی است. هر BTU مقدار گرمایی است که دمای یک پوند آب را ۱ درجه فارنهایت افزایش دهد. در سیستم‌های تهویه مطبوع، BTU/hr نشان‌دهنده میزان گرمایی است که دستگاه در طول یک ساعت می‌تواند از محیط حذف کند.

چرا محاسبه ظرفیت (تن تبرید) حیاتی است؟

• کارایی: انتخاب ظرفیت صحیح، تضمین می‌کند که دستگاه بتواند گرمای اضافی محیط را به طور موثر حذف کند.
• مصرف انرژی: ظرفیت بیش از حد، باعث خاموش و روشن شدن‌های مکرر (Short Cycling) شده و مصرف برق را افزایش می‌دهد. همچنین، قطعات دستگاه زودتر فرسوده می‌شوند.
• هزینه: خرید دستگاهی با ظرفیت بالاتر از نیاز، هزینه اولیه بیشتری را تحمیل می‌کند.
• راحتی: ظرفیت ناکافی منجر به عدم خنک شدن مطلوب فضا، به خصوص در روزهای گرم، می‌شود.

بنابراین، محاسبه ظرفیت مینی چیلر بر اساس تن تبرید، اولین و مهمترین گام در انتخاب صحیح این سیستم است.

اشتباهات رایج هنگام خرید کولر گازی (راهنمای انتخاب هوشمند + نکات تخصصی)

چگونه ظرفیت مینی چیلر مورد نیاز را محاسبه کنیم؟ (راهنمای گام به گام)

محاسبه ظرفیت مینی چیلر یک فرآیند دقیق است که نیاز به در نظر گرفتن فاکتورهای متعددی دارد. در ادامه، روش‌های مختلف محاسبه، از تخمین اولیه تا محاسبات دقیق‌تر را بررسی می‌کنیم.

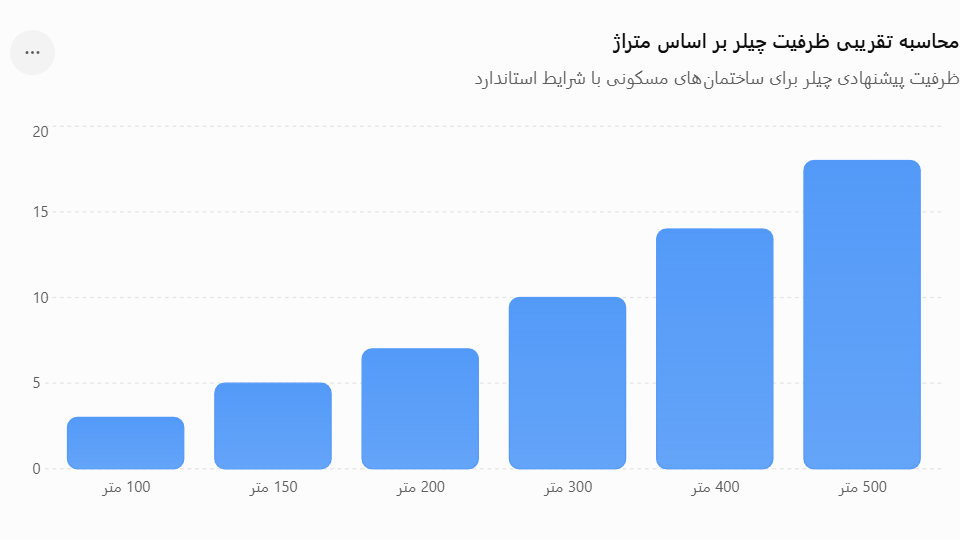

روش تخمینی بر اساس متراژ (مناسب برای پیش‌بینی اولیه)

این روش، سریع‌ترین و ساده‌ترین راه برای به دست آوردن یک برآورد اولیه از ظرفیت مینی چیلر است، اما دقت کمتری دارد. در این روش، معمولاً به ازای هر متر مربع زیربنا، یک مقدار مشخص BTU یا تن تبرید در نظر گرفته می‌شود.

• استاندارد کلی: حدود 400 تا 600 BTU به ازای هر متر مربع.
• تبدیل به تن تبرید: با تقسیم عدد BTU بر 12,000، ظرفیت بر حسب تن تبرید به دست می‌آید.

مثال کاربردی:

فرض کنید یک واحد آپارتمانی با متراژ 150 متر مربع دارید.

1. محاسبه BTU:

• حداقل ظرفیت: 150 متر مربع × 400 BTU/m² = 60,000 BTU
• حداکثر ظرفیت: 150 متر مربع × 600 BTU/m² = 90,000 BTU

2. محاسبه تن تبرید:

• حداقل ظرفیت: 60,000 BTU / 12,000 BTU/RT ≈ 5 تن تبرید
• حداکثر ظرفیت: 90,000 BTU / 12,000 BTU/RT ≈ 7.5 تن تبرید

بنابراین، برای این واحد 150 متری، یک مینی چیلر با ظرفیت بین 5 تا 7.5 تن تبرید می‌تواند مناسب باشد. اما همانطور که گفته شد، این فقط یک تخمین اولیه است.

تفاوت سیستم های تهویه مطبوع: کولر آبی، اسپلیت، چیلر و داکت اسپلیت

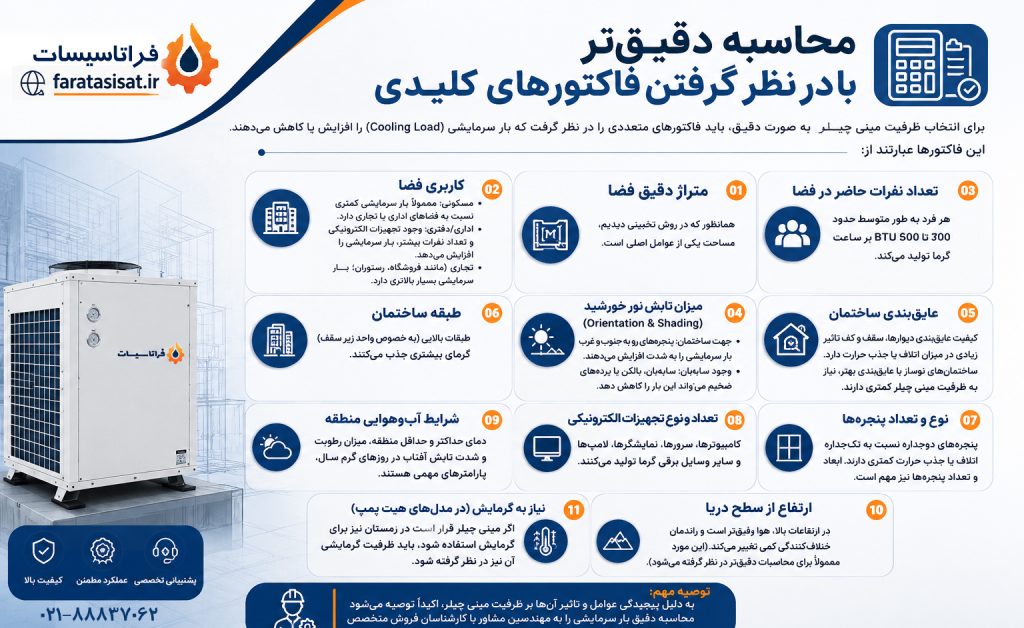

محاسبه دقیق‌تر با در نظر گرفتن فاکتورهای کلیدی

برای انتخاب ظرفیت مینی چیلر به صورت دقیق، باید فاکتورهای متعددی را در نظر گرفت که بار سرمایشی (Cooling Load) را افزایش یا کاهش می‌دهند. این فاکتورها عبارتند از:

1. متراژ دقیق فضا: همانطور که در روش تخمینی دیدیم، مساحت یکی از عوامل اصلی است.
2. کاربری فضا:

• مسکونی: معمولاً بار سرمایشی کمتری نسبت به فضاهای اداری یا تجاری دارد.
• اداری/دفتری: وجود تجهیزات الکترونیکی (کامپیوتر، پرینتر) و تعداد نفرات بیشتر، بار سرمایشی را افزایش می‌دهد.
• تجاری (مانند فروشگاه، رستوران): بار سرمایشی بسیار بالاتری به دلیل ازدحام جمعیت، نورپردازی زیاد و تجهیزات خاص دارند.

3. تعداد نفرات ساکن یا حاضر در فضا: هر فرد به طور متوسط حدود 300 تا 500 BTU بر ساعت گرما تولید می‌کند.
4. میزان تابش نور خورشید (Orientation & Shading):

• جهت ساختمان: پنجره‌های رو به جنوب و غرب که تابش مستقیم خورشید را دریافت می‌کنند، بار سرمایشی را به شدت افزایش می‌دهند.
• وجود سایه‌بان: استفاده از سایه‌بان، بالکن یا پرده‌های ضخیم می‌تواند این بار را کاهش دهد.

5. طبقه ساختمان: طبقات بالایی (به خصوص واحد زیر سقف) گرمای بیشتری جذب می‌کنند.
6. عایق‌بندی ساختمان: کیفیت عایق‌بندی دیوارها، سقف و کف تاثیر زیادی در میزان اتلاف یا جذب حرارت دارد. ساختمان‌های نوساز با عایق‌بندی بهتر، نیاز به ظرفیت مینی چیلر کمتری دارند.
7. نوع و تعداد پنجره‌ها: پنجره‌های دوجداره نسبت به تک‌جداره اتلاف یا جذب حرارت کمتری دارند. ابعاد و تعداد پنجره‌ها نیز مهم است.
8. تعداد و نوع تجهیزات الکترونیکی: کامپیوترها، سرورها، نمایشگرها، لامپ‌ها و سایر وسایل برقی گرما تولید می‌کنند.
9. شرایط آب‌وهوایی منطقه: دمای حداکثر و حداقل منطقه، میزان رطوبت و شدت تابش آفتاب در روزهای گرم سال، پارامترهای مهمی هستند.
10. ارتفاع از سطح دریا: در ارتفاعات بالا، هوا رقیق‌تر است و راندمان خنک‌کنندگی کمی تغییر می‌کند (این مورد معمولاً برای محاسبات دقیق‌تر در نظر گرفته می‌شود).
11. نیاز به گرمایش (در مدل‌های هیت پمپ): اگر مینی چیلر قرار است در زمستان نیز برای گرمایش استفاده شود، باید ظرفیت گرمایشی آن نیز در نظر گرفته شود.

توصیه مهم: به دلیل پیچیدگی عوامل و تاثیر آن‌ها بر ظرفیت مینی چیلر، اکیداً توصیه می‌شود محاسبه دقیق بار سرمایشی را به مهندسین مشاور یا کارشناسان فروش متخصص در این حوزه بسپارید.

راهنمای انتخاب ظرفیت مینی چیلر برای متراژهای مختلف

در این بخش، با استفاده از روش تخمینی و در نظر گرفتن برخی فاکتورهای کلیدی، ظرفیت تقریبی مینی چیلر را برای متراژهای رایج ارائه می‌دهیم. به یاد داشته باشید که این اعداد صرفاً یک راهنما هستند و برای انتخاب نهایی باید با متخصص مشورت کنید.

متراژ (متر مربع)	ظرفیت تقریبی (BTU)	ظرفیت تقریبی (تن تبرید)	ملاحظات
40 – 60	24,000 – 36,000	2 – 3	مناسب برای واحدهای کوچک، مغازه‌ها، اتاق سرور
60 – 100	36,000 – 60,000	3 – 5	مناسب برای واحدهای آپارتمانی متوسط، دفاتر کار کوچک
100 – 150	60,000 – 90,000	5 – 7.5	مناسب برای آپارتمان‌های بزرگ، ویلاهای کوچک، دفاتر اداری
150 – 200	90,000 – 120,000	7.5 – 10	مناسب برای ساختمان‌های مسکونی بزرگ، دفاتر اداری متوسط
200 به بالا	120,000+	10+	نیازمند محاسبات دقیق مهندسی؛ ممکن است به بیش از یک دستگاه یا چیلر مرکزی نیاز باشد.

نکات مهم هنگام استفاده از جدول:

• ضریب افزایش ظرفیت: برای فضاهایی که در طبقات بالایی قرار دارند، پنجره‌های زیاد رو به جنوب یا غرب دارند، عایق‌بندی ضعیف است یا تعداد نفرات زیاد است، باید ظرفیت مینی چیلر را 10 تا 20 درصد افزایش دهید.
• ضریب کاهش ظرفیت: برای فضاهایی که در طبقات میانی قرار دارند، سایه‌اندازی مناسب دارند یا عمدتاً در سایه هستند، ممکن است بتوان ظرفیت مینی چیلر را تا 10 درصد کاهش داد.
• استفاده از فن‌کوئل: فراموش نکنید که ظرفیت کل مینی چیلر باید پاسخگوی مجموع ظرفیت فن‌کوئل‌های متصل به آن باشد.

مقایسه قیمت مینی چیلر بر اساس ظرفیت و برند

«قیمت مینی چیلر» یکی از مهمترین دغدغه‌های خریداران است. به طور کلی، قیمت این دستگاه‌ها رابطه مستقیمی با ظرفیت مینی چیلر، برند سازنده، کیفیت قطعات (مانند نوع کمپرسور اسکرال یا روتاری)، کشور سازنده و امکانات جانبی دارد.

• رابطه ظرفیت و قیمت: هرچه ظرفیت مینی چیلر (تن تبرید) بالاتر باشد، قیمت آن نیز به طور قابل توجهی افزایش می‌یابد. یک مینی چیلر 10 تن، قطعاً گران‌تر از یک مدل 5 تن خواهد بود.
• تاثیر برند: برندهای معتبر جهانی (مانند ال‌جی، دایکین، میتسوبیشی) معمولاً قیمت بالاتری نسبت به برندهای داخلی یا چینی دارند، اما این قیمت بالاتر اغلب با کیفیت ساخت، طول عمر و خدمات پس از فروش بهتر توجیه می‌شود.
• کیفیت قطعات: استفاده از کمپرسورهای برندهای معتبر (مانند کوپلند، دانفوس) و قطعات با کیفیت، قیمت نهایی را افزایش می‌دهد.
• مدل‌های هیت پمپ: مینی چیلرهایی که قابلیت گرمایش (هیت پمپ) نیز دارند، معمولاً کمی گران‌تر از مدل‌های فقط سرمایشی هستند.

یک راهنمای کلی برای قیمت‌گذاری:

• مینی چیلرهای 3 تا 5 تن: معمولاً در بازه قیمتی بین 120 تا 250 میلیون تومان قرار می‌گیرند.
• مینی چیلرهای 5 تا 10 تن: بسته به برند و کیفیت، قیمت‌ها می‌تواند از 200 میلیون تومان تا 450 میلیون تومان یا بیشتر متغیر باشد.

نکته مهم: این قیمت‌ها صرفاً برآوردی هستند و بازار به طور مداوم در حال تغییر است. همیشه برای دریافت قیمت مینی چیلر دقیق و به‌روز، با فروشندگان معتبر تماس بگیرید. همچنین، در نظر داشته باشید که ظرفیت مینی چیلر مناسب، در بلندمدت به دلیل کاهش هزینه‌های برق و تعمیرات، به صرفه‌تر خواهد بود.

اشتباهات رایج در محاسبه و انتخاب ظرفیت مینی چیلر

بسیاری از خریداران هنگام انتخاب ظرفیت مینی چیلر، دچار اشتباهاتی می‌شوند که می‌تواند هزینه‌های گزافی را به همراه داشته باشد. در اینجا به برخی از این اشتباهات رایج اشاره می‌کنیم:

1. تکیه صرف بر محاسبات متراژ: همانطور که گفته شد، متراژ تنها یکی از عوامل است. نادیده گرفتن سایر فاکتورها مانند تعداد نفرات، تابش آفتاب و عایق‌بندی، منجر به انتخاب نادرست می‌شود.
2. انتخاب ظرفیت بیش از حد (Over-sizing): تصور اینکه “هرچه بزرگتر، بهتر” اشتباه است. مینی چیلر با ظرفیت بالا، به طور مداوم خاموش و روشن می‌شود (Short Cycling)، رطوبت محیط به خوبی گرفته نمی‌شود، مصرف انرژی افزایش می‌یابد و عمر مفید دستگاه کاهش پیدا می‌کند.
3. انتخاب ظرفیت کمتر از حد نیاز (Under-sizing): این اشتباه باعث می‌شود دستگاه در روزهای گرم تابستان نتواند بار سرمایشی را به طور کامل تامین کند و فضا همیشه گرم بماند. همچنین، کمپرسور به طور مداوم تحت فشار کار کرده و احتمال خرابی آن افزایش می‌یابد.
4. نادیده گرفتن هد پمپ آب (Water Head): مینی چیلر باید بتواند آب سرد را تا دورترین فن‌کوئل پمپاژ کند. این موضوع به “هد پمپ” دستگاه مربوط می‌شود. انتخاب دستگاهی با هد پمپ ضعیف برای ساختمان‌های مرتفع یا با لوله‌کشی طولانی، منجر به عدم رسیدن آب سرد کافی به فن‌کوئل‌های دورتر می‌شود.
5. عدم توجه به شرایط نصب: محل نصب مینی چیلر (مانند بالکن یا پشت بام) و دسترسی هوا به کندانسور، بر راندمان دستگاه تاثیرگذار است. مسدود بودن مسیر جریان هوا، راندمان را کاهش و مصرف انرژی را افزایش می‌دهد.
6. عدم مشورت با کارشناس: سپردن محاسبه ظرفیت مینی چیلر به افراد غیرمتخصص یا صرفاً اتکا به اطلاعات اینترنتی، ریسک بزرگی است.

راه‌حل: همیشه قبل از خرید نهایی، از یک کارشناس یا مهندس تاسیسات بخواهید تا با بازدید از محل و بررسی دقیق شرایط، محاسبه بار سرمایشی را انجام دهد.

نقش فن‌کوئل در سیستم مینی چیلر و ارتباط آن با ظرفیت

همانطور که اشاره شد، مینی چیلر به تنهایی هوا را خنک نمی‌کند، بلکه آب را خنک کرده و به فن‌کوئل‌ها می‌فرستد. بنابراین، انتخاب صحیح فن‌کوئل‌ها و تطابق آن‌ها با ظرفیت مینی چیلر امری حیاتی است.

• ظرفیت فن‌کوئل: هر فن‌کوئل نیز دارای ظرفیت سرمایشی مشخصی (بر حسب BTU یا تن تبرید) است. مجموع ظرفیت تمام فن‌کوئل‌هایی که به یک مینی چیلر متصل می‌شوند، نباید از ظرفیت کل مینی چیلر بیشتر باشد.
• نوع فن‌کوئل: فن‌کوئل‌ها در انواع مختلفی مانند کانالی، کاستی، دیواری و زمینی موجود هستند که انتخاب آن‌ها به دکوراسیون داخلی و نیاز کاربر بستگی دارد.
• جریان هوا و دبی آب: میزان هوایی که فن‌کوئل جابجا می‌کند (CFM) و دبی آبی که از کویل آن عبور می‌کند، باید متناسب با ظرفیت دستگاه باشد.

نکته مهم: گاهی اوقات، برای پوشش دادن یک فضای بزرگ، به جای یک مینی چیلر با ظرفیت بسیار بالا، از دو یا چند مینی چیلر با ظرفیت کمتر استفاده می‌شود. این کار می‌تواند راندمان را افزایش داده و در صورت خرابی یکی از دستگاه‌ها، سیستم سرمایشی به طور کامل قطع نشود. تصمیم‌گیری در این مورد نیز نیاز به محاسبات مهندسی دقیق دارد.

نکات تکمیلی برای انتخاب هوشمندانه مینی چیلر

• سطح صدا: اگرچه مینی چیلرها معمولاً در فضای بیرونی نصب می‌شوند، اما سطح صدای آن‌ها (به خصوص در مدل‌های بزرگتر) اهمیت دارد. به مشخصات فنی دستگاه و برچسب انرژی توجه کنید.
• نوع کمپرسور: کمپرسورهای اسکرال (Scroll) معمولاً راندمان بالاتر، صدای کمتر و طول عمر بیشتری نسبت به کمپرسورهای روتاری (Rotary) دارند، اما قیمت بالاتری نیز دارند.
• گاز مبرد: مبردهای جدیدتر مانند R410A سازگار با محیط زیست‌تر و راندمان بالاتری نسبت به نسل‌های قدیمی‌تر مانند R22 دارند.
• گارانتی و خدمات پس از فروش: حتماً از معتبر بودن گارانتی و شبکه خدمات پس از فروش برند انتخابی خود اطمینان حاصل کنید. این موضوع به خصوص در مورد دستگاه‌های پیچیده‌ای مانند مینی چیلر اهمیت ویژه‌ای دارد.
• بررسی مجدد ظرفیت: پس از انتخاب اولیه، حتماً با کارشناسان فروش یا تیم نصب مشورت کنید تا ظرفیت انتخابی شما را مجدداً تایید یا اصلاح کنند.

جمع‌بندی: انتخاب درست ظرفیت مینی چیلر، سرمایه‌گذاری هوشمندانه

انتخاب ظرفیت مینی چیلر مناسب، بیش از یک خرید ساده، یک سرمایه‌گذاری بلندمدت برای آسایش، بهره‌وری و صرفه‌جویی در هزینه‌هاست. با درک مفهوم «تن تبرید»، در نظر گرفتن دقیق تمام فاکتورهای تاثیرگذار بر بار سرمایشی (از متراژ و کاربری گرفته تا عایق‌بندی و تابش خورشید) و مشورت با کارشناسان متخصص، می‌توانید از انتخاب دستگاهی که نه ناکافی است و نه بیش از حد نیاز، اطمینان حاصل کنید.

به یاد داشته باشید که مینی چیلر چیست و چگونه کار می‌کند، به درک بهتر نیازهای شما کمک می‌کند. در نهایت، یک مینی چیلر با ظرفیت مناسب، نه تنها سرمایش مطبوع را در تابستان تضمین می‌کند، بلکه با مصرف بهینه انرژی، هزینه‌های جاری شما را نیز به طور قابل توجهی کاهش خواهد داد. برای اطلاع از قیمت مینی چیلر و دریافت مشاوره تخصصی، همیشه با متخصصین این حوزه در ارتباط باشید.
