مشعل (فروش انواع مشعل موتورخانه با بهترین قیمت)

مشعل‌ های صنعتی و همچنین مشعل موتورخانه از مخلوط هوا و سوخت به صورت اختلاط مستقیم یا از طریق یک محفظه مخصوص ترکیب شده و سپس با استفاده از ایجاد یک شعله و افزایش دما، انرژی حرارتی تولید می‌کنند. این انرژی سپس به سیستم‌های گرمایشی یا دیگر فرآیندهای صنعتی منتقل می‌شود.

مشعل‌های صنعتی در موارد مختلفی از جمله صنایع نفت و گاز، تولید انرژی، صنایع شیمیایی و پتروشیمی، کوره‌های صنعتی و غیره مورد استفاده قرار می‌گیرند.

خرید-مشعل-فراتاسیسات

مشعل دستگاهی است که با سوزاندن سوخت، حرارت لازم را برای:

  • دیگ آب گرم
  • دیگ بخار (مانند دیگ موتورخانه)
  • سیستم گرمایش مرکزی
  • و بعضی تجهیزات صنعتی

تأمین می‌کند.

به زبان ساده، مشعل سوخت را می‌سوزاند و انرژی گرمایی تولید می‌کند تا آب یا سیال داخل سیستم گرم شود.

انواع مشعل

مشعل های موتورخانه با توجه به نوع سوخت مصرفی دارای انواع مختلفی هستند در زیر به تعدادی از آن اشاره شده است.

  1. بر اساس نوع سوخت
  • مشعل گازی: از گاز طبیعی (شهری) یا گاز مایع (LPG) استفاده می‌کند. این نوع مشعل‌ها به دلیل عملکرد تمیزتر و هزینه نگهداری پایین‌تر، محبوب‌ترین نوع مشعل موتورخانه هستند.
  • مشعل گازوئیلی: از گازوئیل به عنوان سوخت استفاده کرده و در مناطقی که دسترسی به گاز شهری وجود ندارد، به‌کار می‌رود.
  • مشعل دوگانه‌سوز: قابلیت استفاده از هر دو نوع سوخت گاز و گازوئیل را دارد و برای سیستم‌هایی که نیاز به انعطاف‌پذیری بیشتری دارند، مناسب است.
  • مشعل مازوت‌سوز: در صنایع بزرگ و نیروگاه‌ها که نیاز به حرارت بالا دارند، از مازوت به عنوان سوخت استفاده می‌شود.
  1. بر اساس نوع عملکرد
  • مشعل دمنده‌دار: دارای فن داخلی است که هوای مورد نیاز احتراق را تأمین کرده و باعث بهبود کارایی احتراق می‌شود.
  • مشعل بدون دمنده: در سیستم‌های کوچکتر و با فشار پایین گاز استفاده شده و از فشار گاز برای تأمین هوای احتراق بهره می‌برد.

کاربرد مشعل

بهره‌گیری از دیگ آب گرم یکی از روش های گرم کردن آب استخر و جکوزی می باشد. دیگ برای گرم کردن آب به انرژی گرمایی نیاز دارد. مشعل استخر، انرژی سوخت مصرفی را به گرما تبدیل می کند و به این ترتیب آب گرم شده و وارد سیستم ورودی استخر می شود.

کاربرد مشعل در صنعت

در بخش های مختلف سیستم ها و تجهیزات احتراق از جمله دیگ ها، بخاری ها، کوره ها و اجاق ها استفاده می شوند. برترین کاربردهای مشعل گاز صنعتی که امروزه نیز رایج است عمدتاً شامل موارد زیر است:

  1. ایجاد گرما در محفظه های کاتالیزوری در واکنش های شیمیایی گرماگیر
  2. ذوب شیشه در طول تولید و بازیافت آن کاربرد دارد.
  3. فرایند تولید کاغذ از چوب به گرما و بخار نیاز دارد و همچنین در تبدیل خمیر به محصولات کاغذی مختلف کمک می کند.
  4. موتورخانه

در بین صنایع مختلف مشعل گازی در صنعت غذا بیشترین کاربرد را دارد.

خرید یونیت هیتر از نمایندگی معتبر

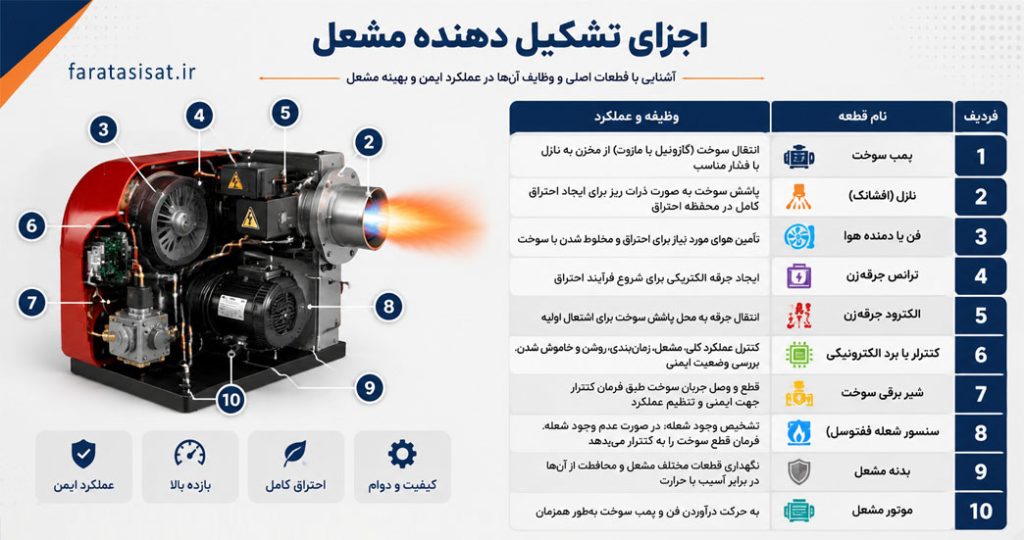

اجزای تشکیل دهنده مشعل

مشعل ها با توجه به سوخت مصرفی دارای اجزای متفاوتی می باشند. مهمترین اجزای تشکیل دهنده مشعل ها عبارتند از:

  • فیلتر
  • پمپ گاز سوز، گازوییل سوز
  • شیر برقی
  • الکتروموتور
  • پروانه
  • ترانس جرقه

اجزای تشکیل دهنده مشعل

نحوه عملکرد مشعل

مشعل ها در دسته سیستم های گرمایشی استخر قرار دارند. نحوه کارکرد این وسیله به صورت زیر می باشد.

در ابتدا مقداری معین هوا با سوخت در مخزن و یا محفظه امن شده ترکیب می شوند در نهایت انرژی سوخت به انرژی گرمایی تبدیل می شود. مرحله اول تامین سوخت و هوا می باشد.البته باید فشار مناسبی داشته باشد.

مرحله دوم: سوخت و هوا باید تناسب داشته باشند. برای این تناسب سوخت های جامد و مایع تبخیر و در نتیجه سوخت و هوا به تناسب می رسند.

مرحله آخر جرقه زنی می باشد.هرچی تناسب بین مایع و جامد بیشتر باشد شعله بیشتر است و نتیجه مطلوبی خواهد داشت. تامین هوا در برخی از مشعل ها دستی، برخی هم به صورت اتوماتیک انجام می گردد.

مشعل موتورخانه

مشعل موتورخانه یکی از مهم‌ترین اجزای سیستم گرمایشی ساختمان‌هاست که با تولید شعله و انتقال حرارت به دیگ، باعث گرم شدن آب و در نتیجه تأمین گرمایش محیط و آب مصرفی می‌شود. این مشعل‌ها معمولاً در سیستم‌های گرمایش مرکزی، موتورخانه‌های صنعتی و تجاری مورد استفاده قرار می‌گیرند.

مشعل موتورخانه دستگاهی است که با ترکیب سوخت (گاز یا گازوئیل) و هوا، شعله‌ای پایدار برای گرم کردن آب دیگ موتورخانه تولید می‌کند. مشعل‌ها در انواع مختلفی تولید می‌شوند، اما دو نوع رایج آن عبارت‌اند از:

  • مشعل گازسوز: برای سوخت گاز شهری طراحی شده و کم‌صدا، تمیز و دارای بهره‌وری بالاست.
  • مشعل گازوئیل‌سوز: برای مناطقی که به گاز شهری دسترسی ندارند استفاده می‌شود و به پمپ گازوئیل و فیلتر سوخت نیاز دارد.

عملکرد مشعل موتورخانه

مشعل موتورخانه با ترکیب سوخت (گاز، گازوئیل یا مازوت) و هوا، شعله‌ای تولید می‌کند که حرارت آن به دیگ آبگرم یا بخار منتقل می‌شود. آب گرم یا بخار حاصل، از طریق لوله‌کشی به بخش‌های مختلف ساختمان یا تأسیسات صنعتی ارسال می‌شود.

مراحل کار مشعل موتورخانه:

  1. دریافت سوخت و هوا: مشعل مقدار مشخصی از سوخت و هوا را دریافت کرده و با نسبت مناسب ترکیب می‌کند.
  2. احتراق: مخلوط سوخت و هوا در محفظه احتراق جرقه زده شده و شعله تشکیل می‌شود.
  3. انتقال حرارت: انرژی حرارتی شعله به آب داخل دیگ منتقل شده و موجب گرم شدن آن می‌شود.
  4. خاموش شدن کنترل‌شده: پس از رسیدن دمای آب به میزان تنظیم‌شده، مشعل به‌طور خودکار خاموش می‌شود.

قیمت مشعل موتورخانه و عوامل موثر بر آن

ردیف عامل مؤثر توضیحات تأثیر بر قیمت
1 ظرفیت حرارتی مشعل هرچه توان حرارتی بالاتر باشد، قیمت افزایش می‌یابد زیاد
2 نوع سوخت مصرفی گازسوز (ارزان‌تر)، گازوئیلی، دوگانه‌سوز، مازوت‌سوز (گران‌ترین) متوسط تا زیاد
3 مراحل احتراق تک‌مرحله‌ای (ارزان)، دو‌مرحله‌ای، مدولار/هوشمند (گران‌تر) متوسط تا زیاد
4 برند و کشور سازنده برندهای خارجی (Riello, Baltur...) گران‌تر از داخلی زیاد
5 نوع کاربری مشعل مشعل‌های صنعتی سنگین‌تر و گران‌تر از نوع مسکونی زیاد
6 تجهیزات ایمنی و کنترلی پرشر سوئیچ، سنسور شعله، سیستم PLC و شیر برقی دوبل قیمت را افزایش می‌دهند متوسط تا زیاد
7 خدمات پس از فروش و گارانتی برندهای با گارانتی معتبر معمولاً کمی گران‌تر هستند کم تا متوسط
8 نوسانات بازار و نرخ ارز مخصوص برندهای وارداتی؛ وابسته به قیمت دلار متغیر و ناپایدار

نکات مهم در انتخاب و نگهداری مشعل موتورخانه

انتخاب مشعل مناسب

  • ظرفیت حرارتی مشعل باید متناسب با ظرفیت دیگ آبگرم باشد.
  • نوع سوخت متناسب با شرایط و هزینه‌های انرژی انتخاب شود.
  • میزان راندمان و بازدهی مشعل بررسی شود تا مصرف انرژی بهینه باشد.

نکات نگهداری و ایمنی

  • بازرسی دوره‌ای: بررسی فیلترها، نازل‌ها، و مسیرهای انتقال سوخت برای جلوگیری از گرفتگی و کاهش راندمان.
  • تنظیم شعله: اطمینان از ترکیب صحیح سوخت و هوا برای جلوگیری از تولید آلاینده‌های مضر.
  • بررسی الکترود جرقه‌زن: تمیز نگه داشتن و تعویض به‌موقع در صورت خرابی.
  • اطمینان از عملکرد صحیح سنسورهای حرارتی و ترموستات: جلوگیری از گرم شدن بیش از حد سیستم.

نصب مشعل روی دیگ

نصب مشعل باید توسط تکنسین متخصص انجام شود؛ زیرا این تجهیز با سوخت، برق، شعله و گازهای حاصل از احتراق سروکار دارد.

مراحل نصب مشعل

به‌صورت کلی، مراحل نصب شامل موارد زیر است:

  1. بررسی ظرفیت و مشخصات دیگ
  2. بررسی ابعاد محل نصب
  3. تطبیق شعله‌پوش با محل ورود به دیگ
  4. نصب مکانیکی مشعل
  5. اتصال خط سوخت
  6. اتصال برق و تجهیزات کنترلی
  7. بررسی مسیر دودکش
  8. راه‌اندازی اولیه
  9. تنظیم احتراق
  10. انجام تست عملکرد و ایمنی

ترتیب دقیق نصب بسته به مدل مشعل و نوع سوخت متفاوت است.

بهینه سازی اصولی عملکرد مشعل

  • انتخاب سوخت مناسب: سوخت‌های با کیفیت و مناسب باعث کاهش مصرف و افزایش کارایی مشعل‌ها می‌شوند.
  • کنترل مناسب هوا و سوخت : مقدار مناسبی از هوا و سوخت باید به مشعل تزریق شود تا احتراق بهینه رخ دهد. این کنترل معمولاً توسط وسایلی همچون کنترلرها و سنسورها انجام می‌شود.
  • تنظیم فشار و دما : فشار و دما باید به گونه‌ای تنظیم شود که احتراق بهینه رخ دهد و تبدیل انرژی به گرما با کارایی بالا انجام شود.
  • استفاده از سیستم‌های کنترل هوشمند : سیستم‌های کنترل هوشمند می‌توانند به بهبود کارایی و کاهش مصرف انرژی کمک کنند.
  • مراقبت و نگهداری دوره‌ای : مشعل‌ها باید به صورت دوره‌ای مورد بازبینی و نگهداری قرار گیرند تا عمر مفید آنها بیشتر شود و کارایی آنها حفظ شود.

سرویس و نگهداری مشعل

مشعل اگر درست سرویس نشود، مصرف سوخت بالا می‌رود و حتی می‌تواند باعث خاموشی یا خرابی سیستم شود.

کارهای ضروری سرویس:

  • تمیز کردن نازل یا بخش پاشش
  • بررسی شعله و تنظیم هوا و سوخت
  • کنترل فتوسل و جرقه
  • بررسی اتصالات برق و سوخت
  • تست ایمنی و عملکرد قطع اضطراری

سرویس دوره‌ای مشعل، هزینه نیست؛ جلوگیری از خرابی بزرگ‌تر است.

مزایای مشعل‌

هرکدام از مشعل ها دارای مزایای متعددی می باشند این مزایا عبارتند از:

  • سیستم گرمایش استخر گازی به سرعت به مطمئن ترین، تمیزترین، ایمن ترین و کارآمدترین سیستم گرمایش استخر در بازار امروزی تبدیل شده است.
  • تنظیم دمای آب مورد نظر شما به آسانی با استفاده از کنترل پنل یا کنترل از راه دور است.
  • راندمان و کیفیت بالا و آلودگی صوتی پایینی دارند.
  • مقرون به صرفه است راندمان بالا موجب صرفه جویی در انرژی و هزینه می شود.
  • جای کمی اشغال می کند.
  • نیاز به بررسی هر چند وقت یکبار دارد تا از عملکرد آن مطمئن باشیم.

انتخاب مشعل مناسب

انتخاب مشعل نیاز به حساسیت و دقت بسیار بالایی نیاز دارد. باید مواردی چون صرفه جویی در مصرف و ایمنی مورد توجه قرار گیرد. برای خرید مشعلی که با سیستم گرمایشی هماهنگ باشد باید به مواردی دقت کرد در غیر این صورت دچار اتلاف انرژی می شوید.

  1. حداقل و حداکثر بازه حرارتی مشعل بررسی شود
  2. تعین اختلاف دمای استخر و میانگین دمای هوا
  3. محاسبه مقدار سوخت مشعل
  4. مساحت سطح استخر بر حسب فوت مربع را محاسبه کنید
  5. در زمان انتخاب به جنس و نوع دیگ توجه نمایید
  6. توجه به نوع قرارگیری در موتورخانه
  7. عملکرد بهینه
  8. عمر مفید طولانی
  9. استحکام بدنه

مشعل گازی گرم ایران

برندهای مشعل موجود در فراتاسیسات

چگونه ظرفیت مشعل را انتخاب کنیم؟

اولین مرحله، مشخص کردن ظرفیت حرارتی موردنیاز است. ظرفیت مشعل معمولاً با واحدهایی مانند کیلووات (kW)، کیلوکالری بر ساعت (kcal/h) یا در برخی مشعل‌های سوخت مایع با kg/h بیان می‌شود.

برای انتخاب مشعل باید حداقل این اطلاعات مشخص باشد:

  • ظرفیت حرارتی دیگ
  • نوع دیگ و کاربرد آن
  • نوع سوخت؛ گاز، گازوئیل یا دوگانه‌سوز
  • فشار محفظه احتراق
  • فشار سوخت در محل نصب
  • ارتفاع محل نصب از سطح دریا
  • دمای آب یا سیال موردنظر
  • شرایط و ساعات کاری سیستم

در مشعل‌های صنعتی، تنها نگاه کردن به عدد حداکثر ظرفیت کافی نیست. باید نقطه کاری مشعل در محدوده مجاز منحنی عملکرد آن قرار داشته باشد. منحنی عملکرد، ارتباط بین ظرفیت مشعل و فشار محفظه احتراق را مشخص می‌کند و یکی از مهم‌ترین معیارها برای تطبیق مشعل با دیگ است.

رابطه ظرفیت مشعل و ظرفیت دیگ

ظرفیت دیگ و ظرفیت مشعل به هم وابسته‌اند، اما لزوماً یکسان نیستند. ظرفیت اسمی دیگ بیانگر مقدار حرارتی است که دیگ برای انتقال به آب، بخار یا سیال فرآیندی طراحی شده است؛ در حالی که ظرفیت مشعل به توان حرارتی ورودی حاصل از سوخت مربوط می‌شود.

در انتخاب صحیح باید علاوه بر ظرفیت نامی دیگ، راندمان آن و شرایط واقعی احتراق نیز در نظر گرفته شود. برای مثال، اگر دیگی برای یک ظرفیت مشخص طراحی شده باشد، نمی‌توان صرفاً با ضرب کردن ظرفیت آن در یک ضریب ثابت، مشعل را انتخاب کرد. فشار محفظه احتراق و محدوده عملکرد مشعل نیز باید بررسی شود.

به همین دلیل، برای پروژه‌های موتورخانه‌ای بهتر است انتخاب نهایی بر اساس پلاک دیگ، کاتالوگ سازنده و منحنی عملکرد مشعل انجام شود.

چه مقدار ظرفیت اضافه برای مشعل در نظر بگیریم؟

در بازار تأسیسات گاهی توصیه می‌شود ظرفیت مشعل را درصدی بیشتر از ظرفیت دیگ انتخاب کنیم؛ اما این روش نباید به‌عنوان یک قانون ثابت برای تمام پروژه‌ها استفاده شود.

ظرفیت اضافه موردنیاز به عواملی مانند راندمان دیگ، شرایط طراحی، افت حرارتی، فشار محفظه احتراق و محدوده تنظیم مشعل بستگی دارد.

اگر مشعل بیش از اندازه بزرگ انتخاب شود، ممکن است سیستم با خاموش و روشن شدن‌های مکرر، نوسان دما و افزایش استهلاک مواجه شود. از طرف دیگر، مشعل کوچک‌تر از نیاز واقعی نمی‌تواند توان حرارتی لازم را تأمین کند.

بنابراین هدف، انتخاب مشعلی با محدوده عملکرد مناسب برای نقطه کاری دیگ است؛ نه صرفاً انتخاب بزرگ‌ترین مدل موجود.

تأثیر ارتفاع از سطح دریا بر انتخاب مشعل

با افزایش ارتفاع، فشار اتمسفر و چگالی هوا کاهش پیدا می‌کند. از آنجا که احتراق برای انجام صحیح به مقدار مشخصی اکسیژن نیاز دارد، شرایط هوای ورودی می‌تواند روی ظرفیت واقعی و تنظیم احتراق مشعل اثر بگذارد.

به همین دلیل اطلاعات ظرفیت مشعل که در کاتالوگ سازنده ارائه می‌شود، معمولاً بر اساس شرایط مرجع مشخصی بیان می‌شود. برای نمونه، در برخی مستندات فنی مشعل‌ها شرایطی مانند دمای محیط و فشار اتمسفر مرجع ذکر شده است.

در مناطق مرتفع، انتخاب مشعل و تنظیم آن باید با توجه به شرایط واقعی محل نصب انجام شود و ممکن است نیاز به اصلاح ظرفیت یا تنظیمات احتراق وجود داشته باشد.

اهمیت قطر شعله‌پوش در انتخاب مشعل

یکی از اشتباهات رایج هنگام خرید مشعل، توجه صرف به ظرفیت حرارتی و نادیده گرفتن ابعاد فیزیکی مشعل است.

شعله‌پوش یا سر مشعل باید از نظر قطر، طول و نحوه ورود به محفظه احتراق با درِ دیگ و فضای احتراق سازگار باشد.

اگر قطر یا طول شعله‌پوش با دیگ مطابقت نداشته باشد، نصب مشعل ممکن است با مشکل مواجه شود یا موقعیت شعله در محفظه احتراق مناسب نباشد.

بنابراین پیش از خرید باید موارد زیر اندازه‌گیری شود:

  • قطر محل نصب مشعل
  • عمق محل ورود شعله‌پوش
  • ضخامت درِ دیگ
  • ابعاد محفظه احتراق
  • فاصله مشعل تا اجزای داخلی دیگ

در بعضی مدل‌های مشعل، سازنده برای نوع و طول شعله‌پوش گزینه‌های مختلفی ارائه می‌کند؛ بنابراین این موضوع باید از روی کاتالوگ همان مدل بررسی شود.

تأثیر فشار گاز بر عملکرد مشعل

فشار گاز یکی از پارامترهای مهم در عملکرد مشعل گازسوز است. اگر فشار گاز ورودی با محدوده موردنیاز مشعل مطابقت نداشته باشد، مشعل ممکن است نتواند به ظرفیت نامی خود برسد یا تنظیم احتراق آن دچار مشکل شود.

در انتخاب مشعل باید علاوه بر فشار اسمی گاز، دبی موردنیاز، افت فشار تجهیزات خط گاز و فشار موردنیاز در نقطه ورودی مشعل نیز بررسی شود.

در مشعل‌های مختلف، فشار موردنیاز می‌تواند تفاوت قابل‌توجهی داشته باشد؛ بنابراین نباید یک فشار ثابت را برای تمام مدل‌ها در نظر گرفت. مشخصات خط گاز و تجهیزات کنترلی باید بر اساس مدل واقعی مشعل انتخاب شوند.

خرید مشعل از نمایندگی

جهت انتخاب و خرید مشعل گرم ایران و ایران رادیاتور، در سایت مجموعه فراتاسیسات، اطلاعات فنی ده ها مدل از مشعل های گازسوز و گازوئیل سوز دربرندها و مدل های متنوع همراه با گارانتی اصلی، جهت خریدی بهینه، آسان و هوشمندانه ارائه گردیده است

چه زمانی باید مشعل را تعویض کنیم؟

اگر این نشانه‌ها را دیدید، احتمالاً زمان تعویض یا تعمیر اساسی رسیده:

  • روشن نشدن مکرر
  • خاموش شدن ناگهانی
  • صدای غیرعادی
  • مصرف سوخت بالا
  • دود یا دوده زیاد
  • افت حرارت و راندمان
  • کمبود قطعات و فرسودگی شدید

چگونه مصرف سوخت مشعل را کاهش دهیم؟

کاهش مصرف سوخت الزاماً با کم کردن ظرفیت مشعل اتفاق نمی‌افتد. مهم‌تر از آن، تنظیم صحیح احتراق و هماهنگی مشعل با دیگ است.

سرویس منظم، تمیز بودن مسیر هوا و سوخت، تنظیم صحیح شعله، بررسی دودکش و انجام آنالیز احتراق می‌تواند به عملکرد بهتر سیستم کمک کند.

در مشعل‌های مدولار نیز امکان تطبیق بهتر توان با بار حرارتی وجود دارد و در کاربردهای مناسب می‌تواند به کاهش مصرف و هزینه بهره‌برداری کمک کند.

نشانه‌های احتراق ناقص مشعل

برخی نشانه‌های رایج عبارت‌اند از:

  • تشکیل دوده
  • شعله ناپایدار
  • بوی غیرعادی محصولات احتراق
  • افزایش مصرف سوخت
  • کاهش توان حرارتی
  • سیاه شدن دود خروجی
  • افزایش CO در دودکش
  • خاموش شدن مکرر مشعل

در صورت مشاهده چنین علائمی، تنظیم مشعل باید توسط فرد متخصص و با بررسی کامل سیستم انجام شود.

قیمت مشعل

قیمت مشعل بستگی به ظرفیت حرارت دارد. شما عزیزان می توانید با توجه به بودجه و نیاز خود بهترین مدل ها را از در سایت فرا تاسیسات مشاهده و انتخاب و به صورت آنلاین خرید مشعل خود را انجام دهید.


سوالات متداول و دغدغه کاربران دباره مشعل

  • تفاوت مشعل گازی و گازوئیلی در چیست؟مشعل گازی از گاز شهری یا مایع استفاده می‌کند و مشعل گازوئیلی از سوخت مایع (گازوئیل). مشعل گازی آلودگی کمتری دارد و تعمیر آسان‌تری دارد.
  • مشعل دوگانه‌سوز به چه معناست؟مشعلی است که قابلیت کار با هر دو نوع سوخت گاز و گازوئیل را دارد و در صورت قطع یکی، با دیگری ادامه می‌دهد.
  • آیا مشعل گازی مصرف برق دارد؟بله، برای فن، کنترلر و جرقه‌زن به برق نیاز دارد اما مصرف آن کم است.
  • کدام مشعل برای مناطق بدون گاز مناسب‌تر است؟ مشعل‌های گازوئیلی یا دوگانه‌سوز، زیرا در نبود گاز، از گازوئیل استفاده می‌شود.
  • آیا مشعل‌ها نیاز به سرویس دوره‌ای دارند؟بله، برای افزایش بازدهی و ایمنی، سرویس منظم توصیه می‌شود.
